In ساختمانهای صنعتیتیرک جرثقیل سازه فولادی، چه در کارخانههای تولیدی و چه در انبارهای بزرگ، به عنوان یک جزء کلیدی در سیستمهای جابجایی بارهای سنگین عمل میکند. این تیرک مستقیماً ایمنی و کارایی عملیاتی تجهیزاتی مانند جرثقیلهای سقفی و جرثقیلهای دروازهای را تعیین میکند و به عنوان یک پیوند حیاتی بین سازههای ساختمانی و عملیات تولید عمل میکند. چه شما یک طراح مهندسی، مدیر ساخت پروژه یا تکنسین تعمیر و نگهداری تأسیسات باشید، تسلط بر دانش بنیادی اصلی تیرکهای جرثقیل سازه فولادی به شما کمک میکند تا در برنامهریزی، انتخاب و تدارکات پروژه یا عملیات و نگهداری روزانه، تصمیمات آگاهانهتری بگیرید.
آنچه باید در مورد تیرآهن سازه فولادی بدانید؟
درک این نکته مهم است که ماهیت تیر جرثقیل سازه فولادی چیزی بیش از یک "تیر باربر" است - این یک جزء سازهای باربر تخصصی است که برای پشتیبانی از تجهیزات بالابری طراحی شده است. این تیر که در درجه اول از فولاد با استحکام بالا ساخته شده است، در بالای ستونهای کارخانه یا تکیهگاههای اختصاصی نصب میشود و یک مسیر عملیاتی پایدار و تکیهگاه تحمل بار برای جرثقیلها فراهم میکند.
این یک نسخه بهبود یافته از تیرهای ساختمانی معمولی نیست: تیرهای معمولی فقط بارهای عمودی استاتیک را تحمل میکنند، در حالی که تیر جرثقیل فولادی باید همزمان وزن خود جرثقیل، بار استاتیک اجسام سنگین بلند شده و همچنین بارهای دینامیکی، نیروهای جانبی و گشتاورهای ایجاد شده در هنگام راه اندازی تجهیزات، ترمز و فرمان را تحمل کند. این امر مستلزم آن است که استانداردهای سختگیرانهتری را برای استحکام، سختی، پایداری و مقاومت در برابر خستگی رعایت کند.
کارکردهای اصلی تیرهای جرثقیل سازههای فلزی: تفاوت آنها با تیرهای معمولی
فراتر از عملکرد اصلی انتقال بار، تیرآهن جرثقیل سازه فولادی دو قابلیت اصلی دیگر نیز ارائه میدهد:
- تضمین مسیرهای عملیاتی دقیق: این سیستم مسیرهای حرکتی با دقت بالا برای چرخهای جرثقیل فراهم میکند، صافی مسیر و انحراف تیر را کنترل میکند. این امر نه تنها دقت عملیات بالابری را افزایش میدهد، بلکه تأثیر ارتعاش تجهیزات بر روی قطعات کار و سازههای ساختمانی را نیز کاهش میدهد.
- جذب ضربه و بهینه سازی محیط کار: طراحی ساختاری آن، نیروهای ضربه را در حین کار کاهش میدهد، سایش چرخها و ریلهای جرثقیل را به حداقل میرساند و در عین حال صدای عملیاتی را کاهش میدهد و محیط کارگاهی ایمنتر و راحتتری ایجاد میکند.
این عملکردهای اصلی به هم مرتبط و مکمل هستند و مستقیماً بر عملکرد کلی و عمر مفید سیستم بالابر تأثیر میگذارند.
ترکیب اجزا و عملکرد تیرهای جرثقیل سازه فلزی
اجزای یک تیر جرثقیل سازه فولادی مستقیماً بر عملکرد آن تأثیر میگذارند. شکل مقطع سازه اصلی (مانند تیر I، تیر H یا مقطع جعبهای) ظرفیت تحمل بار و سختی آن را تعیین میکند. در میان این موارد، مقطع جعبهای مقاومت پیچشی قابل توجهی بالاتری نسبت به تیر I ارائه میدهد و آن را برای سناریوهای پیچیده تحمل بار مناسب میسازد. کیفیت اجزای اتصال، از جمله استحکام پیچ و مهره و جوشکاری، مستقیماً بر پایداری سازه تأثیر میگذارد. کیفیت پایین جوش یا پیچهای شل به راحتی میتوانند منجر به انتقال ناهموار بار و تمرکز تنش موضعی شوند.
مهاربندی جانبی و دستگاههای مقاوم در برابر پیچش در اجزای کمکی به طور مؤثر از ناپایداری تیر تحت بارهای سنگین یا نیروهای جانبی جلوگیری میکنند. در عین حال، دقت بستهای ریل مستقیماً بر روان بودن عملکرد جرثقیل تأثیر میگذارد. درک همبستگی بین ترکیب و عملکرد، اساس اصلی ارزیابی کیفیت سازه تیر جرثقیل است.
انواع رایج و معیارهای انتخاب تیرهای جرثقیل در سازههای فولادی
بیشتر مطالب علمی رایج صرفاً انواع تیرهای جرثقیل را فهرست میکنند و منطق اصلی انتخاب دقیق بر اساس نیازهای خاص را نادیده میگیرند. این بخش با ادغام عوامل کلیدی مانند ظرفیت بار، دهانه و محیط، تفاوتهای نوع را تجزیه و تحلیل میکند تا به شما در جلوگیری از مشکلات انتخاب کورکورانه کمک کند.
انتخاب بر اساس فرم سازه: تطبیق صحیح ظرفیت بار و دهانه
- تیرهای جرثقیل فولادی تک پل: مدلهای تکتیر با ساختار ساده، وزن سبک و هزینه کم، ظرفیت تحمل بار و سختی محدودی دارند. آنها برای سناریوهایی با ظرفیت بار ≤ 20 تن، دهانه ≤ 20 متر و فرکانس کاری کم - مانند انبارهای کوچک، خطوط تولید سبک و کارهای بالابری متناوب - مناسبترین هستند.
- تیرهای جرثقیل فولادی دو پل: تیرهای دو تیری که از دو تیر اصلی موازی تشکیل شدهاند، سختی بهبود یافته و ظرفیت باربری بالاتری را ارائه میدهند. آنها برای کاربردهایی با ظرفیت بار ≥ 20 تن، دهانه 20 تا 30 متر یا فرکانس کاری بالا - از جمله کارخانههای ماشینآلات سنگین، کارخانههای فولاد و عملیات تولید مداوم - ایدهآل هستند.
- تیرهای جرثقیل از نوع خرپایی: تیرهای خرپایی سبک و بسیار سازگار با دهانههای بزرگ، در سناریوهای دهانه بزرگ اما با بار متوسط عالی هستند. یک مورد استفاده معمول، انبارداری سبک با دهانههای ≥ 30 متر است، جایی که مزیت وزن و انعطافپذیری دهانه آنها ارزش عملی ایجاد میکند.
- تیرهای جرثقیل با مقطع جعبهای: تیرهای با مقطع جعبهای با مقاومت پیچشی و سختی عالی، برای سناریوهای تحمل بار سنگین و پیچیده - مانند بالابردن تجهیزات سنگین در بنادر و نیروگاهها - طراحی شدهاند. توجه داشته باشید که آنها به هزینههای تولید بالاتر و استانداردهای نصب سختگیرانهتری نیاز دارند.
اصل انتخاب هسته: از پیکربندی بیش از حد فراتر از محدودیتهای بودجه یا انتخاب راهحلهای کمهزینه و ناکارآمد خودداری کنید. نکته کلیدی، ایجاد تعادل بین عملکرد و هزینه بر اساس سه عامل حیاتی است: ظرفیت بار، طول و فرکانس عملکرد.
تیرهای فولادی جرثقیل: انتخاب درجه مواد برای همترازی با محیط و مقاومت
فولاد Q235 و فولاد Q345 مواد اصلی برای تیرهای جرثقیل فولادی هستند و این بدان معنا نیست که دومی ذاتاً از اولی برتر است.
فولاد Q235 دارای شکلپذیری خوب، جوشپذیری عالی و هزینه کم است که آن را برای کارخانههای صنعتی معمولی با محیطهای خشک داخلی، بارهای متوسط (≤30 تن) و بدون ارتعاشات شدید مناسب میکند. در مقابل، فولاد Q345 دارای استحکام کششی بالا، چقرمگی خوب و مقاومت خستگی عالی است که با محیطهای مرطوب خارجی، بارهای سنگین (≥30 تن)، دماهای پایین یا مکانهای ارتعاش با فرکانس بالا مانند کارخانههای فولاد و بنادر سازگار است.
یک اشتباه کلیدی در انتخاب مواد، انتخاب کورکورانه فولاد درجه بالا است. اگر محیط خشک و بار متوسط باشد، فولاد Q235 کاملاً الزامات را برآورده میکند و استفاده بیش از حد از فولاد Q345 فقط هزینهها را افزایش میدهد. برعکس، استفاده از فولاد Q235 در محیطهای با بار سنگین یا خشن ممکن است منجر به پیری زودرس سازه یا خطرات ایمنی بالقوه شود. علاوه بر این، محیطهای خاص مانند مناطق ساحلی و کارخانههای شیمیایی نیاز به در نظر گرفتن عملیات ضد خوردگی دارند - فولاد گالوانیزه یا فولاد مقاوم در برابر هوازدگی را میتوان برای جلوگیری از به خطر افتادن ایمنی سازه توسط خوردگی انتخاب کرد.
مطالب مرتبط بیشتر
ساخت و نصب تیرهای جرثقیل سازه فلزی
مسائل جزئی در مراحل تولید و نصب، علل اصلی خرابیهای طولانیمدت در تیرهای جرثقیل هستند. در زیر، ما بر روی مشکلات رایج کیفیت در صنعت تمرکز میکنیم، نقاط کنترل کلیدی را تجزیه و تحلیل میکنیم و به شما کمک میکنیم از مشکلات پنهان جلوگیری کنید.
نکات کلیدی کنترل ساخت برای تیرهای جرثقیل فولادی صنعتی
دقت در برشکاری مستقیماً بر مونتاژ بعدی و قابلیت اطمینان سازه تأثیر میگذارد. خطاهای ابعادی بیش از حد در طول برش فولاد منجر به ایجاد شکافهای ناهموار در اتصال بدنه تیرآهن میشود که به نوبه خود یکپارچگی جوش و عملکرد کلی تحمل بار را به خطر میاندازد. سازندگان باید از تجهیزات برش CNC برای حفظ تلرانس ابعادی ≤±2 میلیمتر استفاده کنند و قبل از اتصال رسمی، بازرسیهای قبل از مونتاژ را انجام دهند.

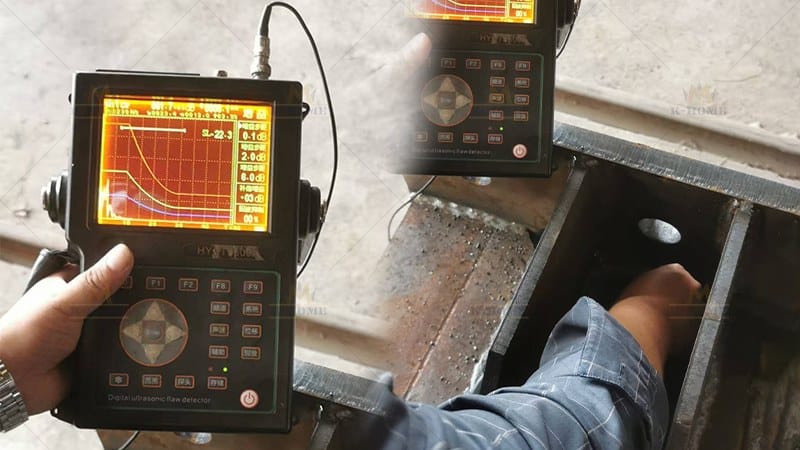

کیفیت جوشکاری به عنوان یک عامل حیاتی برای ایمنی سازه محسوب میشود. عیوبی مانند نفوذ ناقص و ترکهای جوش میتوانند به طور چشمگیری استحکام اتصال اجزای نگهدارنده ریل جرثقیل را کاهش دهند. انتخاب الکترودها یا سیمهای جوشکاری سازگار با فلز پایه، استفاده از فرآیندهای با کیفیت بالا مانند جوشکاری قوسی زیرپودری و اجرای ۱۰۰٪ آزمایشهای غیرمخرب (مانند تست غیرمخرب اولتراسونیک) پس از جوشکاری ضروری است.
محافظت کامل در برابر خوردگی، کلید افزایش عمر مفید اجزای جرثقیل است. حذف ناقص زنگزدگی و ضخامت ناکافی پوشش میتواند تخریب فولاد سازهای را در طول زمان تسریع کند. برای حذف زنگزدگی (دستیابی به درجه Sa2.5) باید از شات بلاست استفاده شود و ضخامت پوشش باید در ≥120μm با اعمال یکنواخت در تمام سطوح و بدون از دست دادن نواحی حفظ شود.
دستورالعملهای نصب دقیق برای تیرهای جرثقیل فولادی سازهای
سه مشکل رایج در حین نصب پیش میآید. اول، انحراف ارتفاع نقطه تکیهگاه: ارتفاعهای نامنظم بالای ستون باعث توزیع ناهموار نیرو و انحراف غیرطبیعی میشود. قبل از نصب، ارتفاعات را دوباره بررسی کنید و انحراف را به ± 3 میلیمتر محدود کنید. دوم، خطاهای بیش از حد صافی/راستایی: بالای تیرهای ناهموار یا محورهای غیرموازی منجر به گیر کردن جرثقیل و سایش چرخ میشوند. با تراز/تئودولیت تنظیم کنید (صافیت ≤ 2 میلیمتر در متر، صافی ≤ 5 میلیمتر در طول کامل). سوم، نصب نامناسب: پیچهای شل یا جوشکاری ضعیف باعث بیثباتی میشوند. اطمینان حاصل کنید که گشتاور پیچهای با مقاومت بالا مطابق با استانداردهای طراحی است، جوشها کامل هستند و آزمایش بار پس از نصب را برای تأیید پایداری انجام دهید.
درباره ی ما K-HOME
—— تولیدکنندگان ساختمانهای فولادی پیشساخته چین
هنان K-home Steel Structure Co., Ltd در Xinxiang، استان هنان واقع شده است. تاسیس در سال 2007، سرمایه ثبت شده 20 میلیون یوان، مساحت 100,000.00 متر مربع با 260 کارمند. ما در زمینه طراحی ساختمان های پیش ساخته، بودجه پروژه، ساخت، نصب اسکلت فلزی و ساندویچ پانل با صلاحیت پیمانکاری عمومی درجه دو مشغول هستیم.
نکات کاربردی برای افزایش طول عمر تیرهای جرثقیل سازههای فلزی - نگهداری از آنها
با تمرکز بر نگهداری عملی تیرهای جرثقیل سازههای فولادی، روشهای حفاظتی خاص و قابل اجرا را تشریح میکنیم و در عین حال رویههای فرمالیستی را کنار میگذاریم. از بازرسیهای روزانه، شناسایی خطرات پنهان گرفته تا حفاظت هدفمند، ایمنی عملیاتی را به طور کامل تضمین کرده و به طور مؤثر عمر مفید تیرهای جرثقیل را افزایش میدهیم.
▪ برنامه بازرسی تیر جرثقیل سازه فولادی مبتنی بر سناریو و بررسیهای اولویتدار
برای اطمینان از عملکرد بهینه، دفعات نگهداری تیرک جرثقیل فولادی باید با محیط عملیاتی شما هماهنگ باشد. برای تأسیسات خشک و سبک داخلی، هر 3 ماه یکبار بازرسیها را برنامهریزی کنید؛ تنظیمات بار سنگین داخلی نیاز به بررسیهای ماهانه دارد؛ و در فضای باز، عملیات با فرکانس بالا یا شرایط مرطوب نیاز به بازرسیهای دو هفتهای دارد تا مشکلات در مراحل اولیه شناسایی شوند.
اولویتهای بازرسی بر اساس سناریو متفاوت است: برای کاربردهای سبک بار، روی سفتی پیچها و تشکیل زنگزدگی سطحی تمرکز کنید. محیطهای سنگین بار نیاز به بررسی کامل ترکهای جوش، انحراف تیر جرثقیل و پایداری تکیهگاه جانبی دارند - که برای جلوگیری از خرابی سازه بسیار مهم است. تیرهای جرثقیل در فضای باز نیاز به توجه بیشتری به پوسته شدن پوشش ضد خوردگی و ساییدگی ریل دارند، زیرا قرار گرفتن در معرض عناصر، تخریب را تسریع میکند.
بازرسیها را با ابزارهای حرفهای مانند ذرهبین (برای ترکهای جوش)، تراز (برای بررسی انحراف) و آچار گشتاور (برای سفتی پیچها) پشتیبانی کنید. خود را با تغییرات فصلی وفق دهید: پیچها را در دماهای پایین زمستان تقویت کنید تا از انتشار ترک جلوگیری شود، در گرما و رطوبت بالای تابستان (برای جلوگیری از خوردگی) فوراً گرد و غبار سطح را تمیز کنید و سیستمهای زهکشی را قبل از فصل بارندگی تمیز کنید تا از زنگزدگی کف ناشی از آب جلوگیری شود.
▪ تکنیکهای هدفمند پیشگیری از خوردگی و زنگزدگی برای تیرهای جرثقیل سازههای فلزی
جلوگیری از خوردگی و زنگزدگی باید بر اساس درجه خوردگی انجام شود: برای خوردگی خفیف (زنگ سطحی)، ابتدا زنگزدگی را با سنگزنی از بین ببرید، سپس با رنگ ضد زنگ و پوشش رویه آن را اصلاح کنید؛ برای خوردگی متوسط (زنگ به سطح فولاد نفوذ میکند)، برای زنگزدایی باید از سندبلاست استفاده شود و پس از آن دوباره پرایمر، پوشش میانی و پوشش رویه اعمال شود؛ برای خوردگی شدید (ایجاد حفره روی فولاد)، ابتدا ارزیابی مقاومت سازه انجام شود - در صورت ناکافی بودن مقاومت، قطعات را تعویض کنید و پس از رعایت استانداردها، برای زنگزدایی و عملیات ضد خوردگی، سندبلاست انجام دهید.
برای محیطهای بیرونی یا با رطوبت بالا، میتوان از محافظت دوگانه گالوانیزه + رنگآمیزی استفاده کرد، یا میتوان مستقیماً از فولاد مقاوم در برابر هوازدگی استفاده کرد. برای محیطهای کارگاهی پر گرد و غبار، مرتباً گرد و غبار روی سطح تیرهای جرثقیل سازه فلزی را تمیز کنید تا از خوردگی تسریع شده ناشی از تجمع جلوگیری شود. کلید ضد خوردگی، حذف کامل زنگزدگی و اطمینان از ضخامت پوشش است، نه رنگآمیزی مکرر و مکرر.
▪ کنترل بار و بهینهسازی الگوی مصرف برای تیرآهن جرثقیل فولادی
استفاده منطقی، کلید افزایش عمر مفید تیرهای جرثقیل فولادی است: رعایت دقیق محدودیتهای بار، ممنوعیت عملیات اضافه بار، جلوگیری از رفتارهای ضربهای بالابری مانند شروع/توقف ناگهانی جرثقیلها و افتادن ناگهانی اجسام سنگین، برای کاهش تأثیر بارهای دینامیکی بر بدنه تیر؛ انجام اقدامات متعادلکننده هنگام بالابری بارهای خارج از مرکز برای جلوگیری از تحمل گشتاور اضافی توسط بدنه تیر؛ بازرسی منظم چرخهای جرثقیل - در صورت بروز سایش ناهموار یا بینظمی در مسیر، آنها را فوراً تنظیم یا تعویض کنید تا از آسیب موضعی به مسیر تیر جرثقیل جلوگیری شود. علاوه بر این، انباشت نخاله روی تیرهای جرثقیل سازه فولادی یا انجام عملیات جوشکاری نامربوط برای جلوگیری از آسیب به سازه تیر و پوشش ضد خوردگی ممنوع است.
